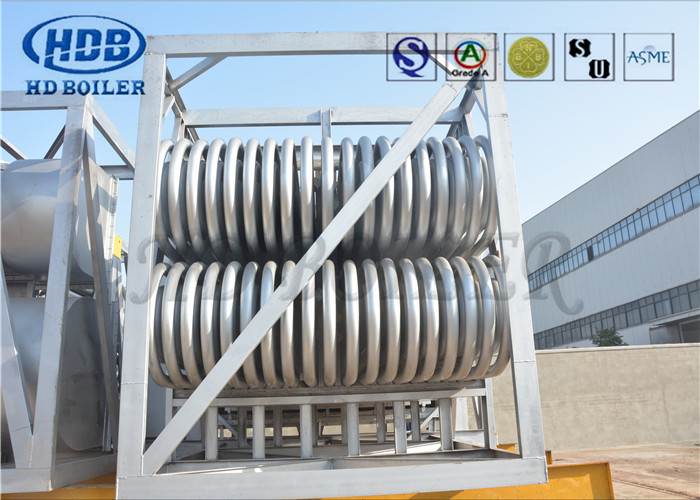

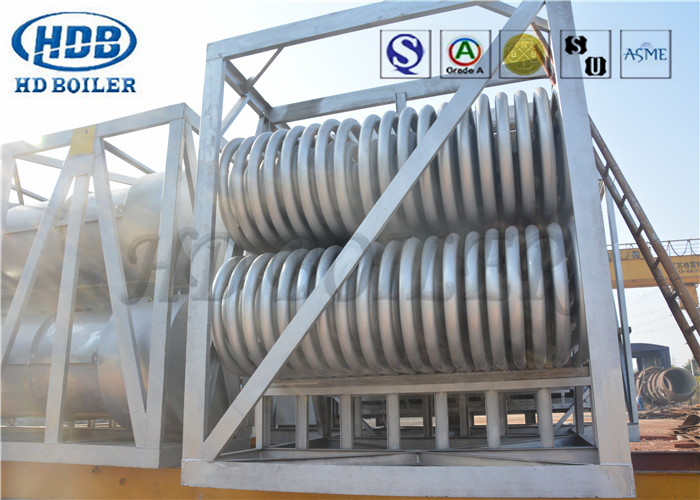

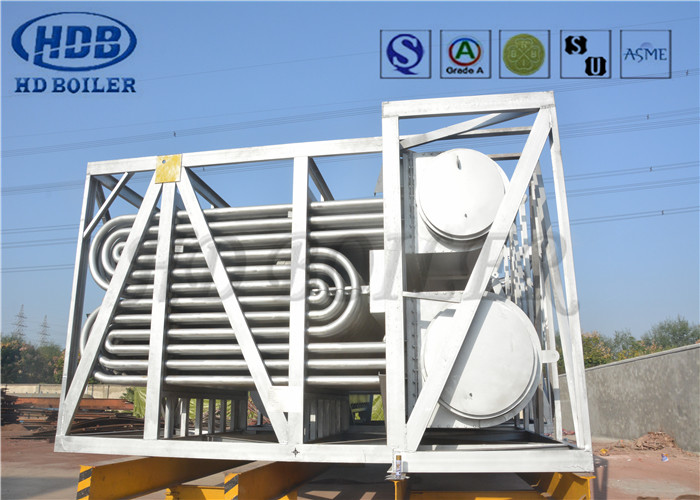

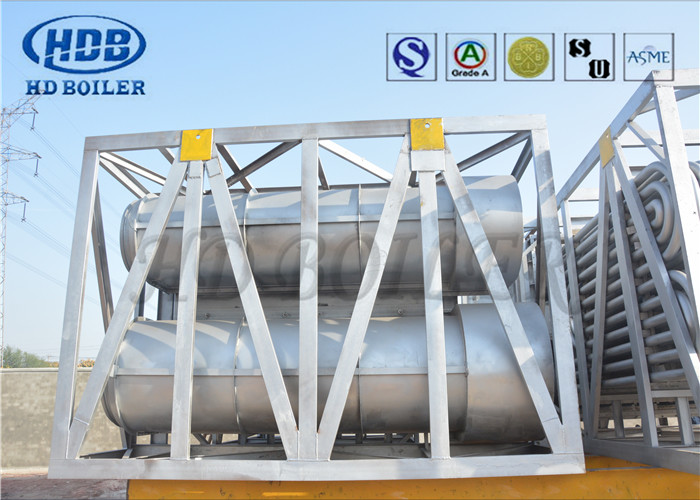

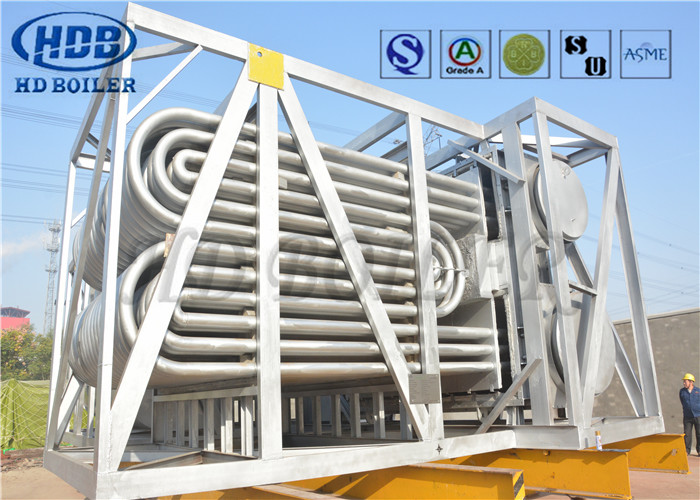

পুনরুদ্ধারকারী বয়লার এয়ার প্রিহিটার তাপ পুনরুদ্ধার এবং তাপমাত্রা নিয়ন্ত্রণ

বয়লার এয়ার প্রিহিটার তাপ পুনরুদ্ধার এবং দক্ষতার জন্য তাপমাত্রা নিয়ন্ত্রণ

পণ্যের বর্ণনা

এয়ার প্রিহিটার একটি সাধারণ শব্দ এবং এটি বায়ু গরম করার জন্য ডিজাইন করা যে কোনও হিটারকে উপস্থাপন করে। এটি আবাসিক ব্যবহারের জন্য হতে পারে, যথা গ্যাস, বিদ্যুৎ বা তেল ইত্যাদির মাধ্যমে ঘর গরম করা, ইত্যাদি।বর্তমান প্রেক্ষাপটে উল্লেখ করা হয়েছে বিদ্যুৎ উৎপাদনের ইউটিলিটিগুলিতে বিদ্যুৎ উৎপাদনের জন্য বাষ্প জেনারেটর (কোটল) তে ব্যবহৃত বায়ু প্রিহিটারগুলি.

বায়ু প্রিহিটারের উদ্দেশ্য হ'ল বয়লারের দক্ষতা বাড়ানোর জন্য বয়লারের ধোঁয়া গ্যাস (এজাহাজ গ্যাস) থেকে তাপ পুনরুদ্ধার করা।ঘটনাক্রমে গ্যাস কম তাপমাত্রায় চিমনি বা স্ট্যাক পাঠানো হয় যাতে নল এবং স্ট্যাক নকশা সরলীকৃত হয়ে যায়এছাড়াও এটি স্ট্যাক থেকে বেরিয়ে আসা গ্যাসের তাপমাত্রা নিয়ন্ত্রণ করে।

বিভিন্ন প্রকার

ইউটিলিটি পাওয়ার স্টেশনগুলির তাপীয় বিদ্যুৎকেন্দ্রগুলিতে বাষ্প জেনারেটরগুলিতে ব্যবহারের জন্য, বায়ু প্রিহিটারগুলির দুটি ধরণের নকশা রয়েছে।একটি হল পাইপ টাইপ বোতল আউটলেট মধ্যে নির্মিত Flue_gas ducting এবং অন্য এক পুনর্জন্মমূলক টাইপ Ljungstrom নামে পরিচিত (উদ্ভাবকের নাম পরে নামকরণ করা হয়) পুনর্জন্মমূলক বায়ু প্রি হিটার ((RAPH)এটি অনুভূমিক (এখন বিদ্যুৎ উৎপাদনের ইউটিলিটিগুলিতে খুব সাধারণ) বা উল্লম্ব হতে পারে।

লংস্ট্রোম (আরএপিএইচ)

এই ঘূর্ণনশীল প্রকার (RAPH) [3] এর ক্ষেত্রে, আচ্ছাদনটি এটির সাথে সংযুক্ত নল দ্বারা দুটি (বি-সেক্টর প্রকার) বা তিনটি (ট্রি-সেক্টর প্রকার) সেক্টরে বিভক্ত করে।কেসিং এবং রোটারের সিলগুলি গ্যাস এবং বায়ু পথগুলিকে বিভক্ত করে এবং তিনটি সেক্টরের মধ্যে গ্যাস / বায়ু ফুটোকে ন্যূনতম করে তোলেবিদ্যুৎ উৎপাদনের ক্ষেত্রে বর্তমানে তিন ধরনের সেক্টর খুবই সাধারণ।

নির্মাণের বৈশিষ্ট্য

1. একই উল্লম্ব ঘূর্ণনকারীটি নীচের দিকে বড় থ্রাস্ট বিয়ারিংগুলিতে সমর্থিত এবং তেল স্নানের অভ্যন্তরে কয়েলগুলিতে সঞ্চালিত জল দ্বারা শীতল তেল স্নানের তৈলাক্তকরণ রয়েছে।এই ব্যবস্থা খাদ ঠান্ডা জন্য করা হয় যেমন উল্লম্ব ঘূর্ণনকারী এই শেষ এছাড়াও ducting এর গরম শেষ হয়. রোটারের উপরের প্রান্তে কেবল উল্লম্ব অবস্থানে ঘোরানো শ্যাফ্ট ধরে রাখার জন্য সহজ রোলার বিয়ারিং রয়েছে।

2রোটারটি উল্লম্ব শ্যাফ্টের উপর নির্মিত হয় যা ক্যাসেটগুলিকে অবস্থানে রাখার জন্য রেডিয়াল সমর্থন এবং খাঁচা দিয়ে তৈরি।সেক্টর বা নল এবং কেসিং মধ্যে গ্যাস বা বায়ু ফুটো এড়াতে radial এবং circumrential পুনর্নবীকরণযোগ্য সীল প্লেট এছাড়াও প্রদান করা হয়ঘূর্ণায়মান অবস্থায়।
