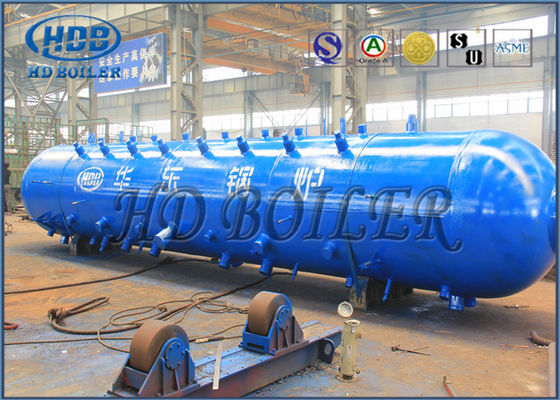

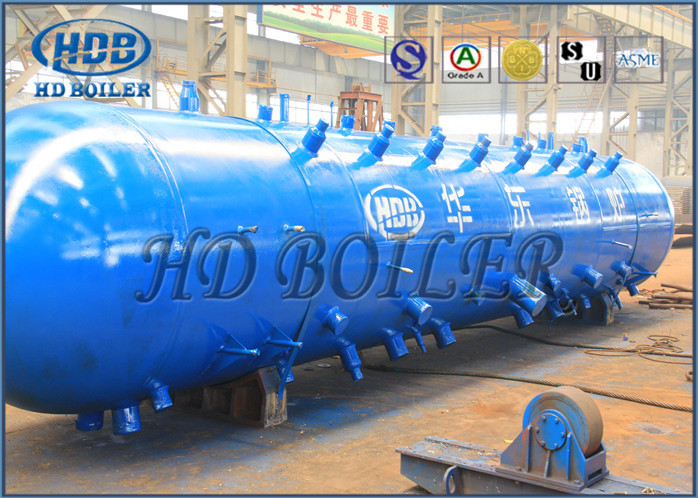

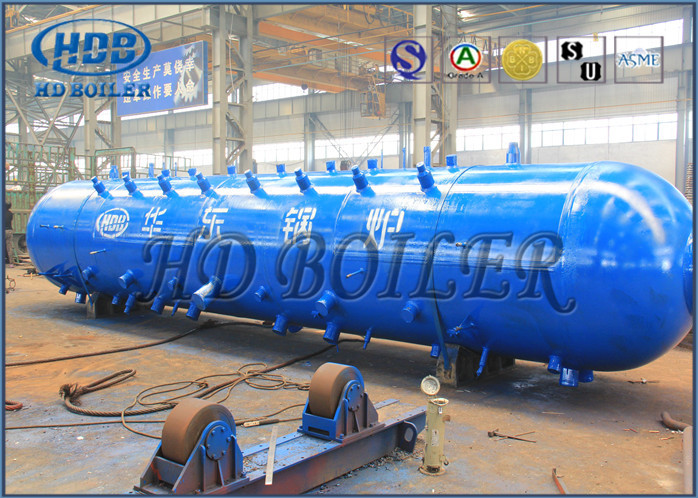

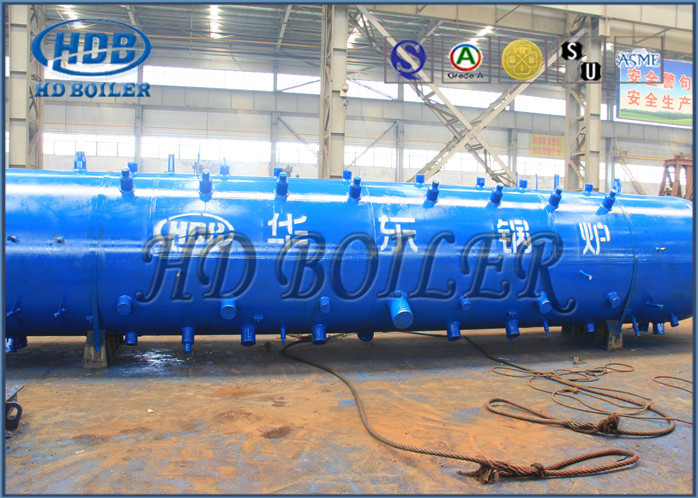

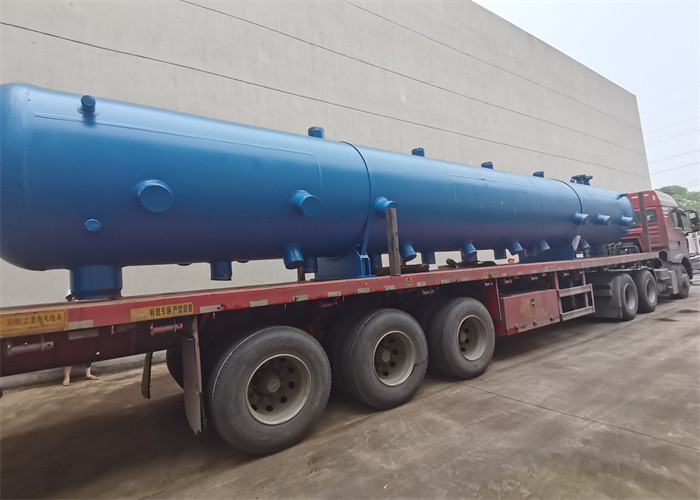

উপরের বাষ্প বয়লার ওয়াটার ড্রাম উচ্চ চাপ ASME মান
Product Details
| অ্যাপ্লিকেশন পরিসীমা: | শিল্প | ডিজাইন তাপমাত্রা: | 300℃ |
|---|---|---|---|
| প্রয়োগ: | বয়লার সিস্টেম এবং শিল্প সিস্টেম | চাপ: | উচ্চ/নিম্ন চাপ |
| রঙ: | কাস্টমাইজেশন | প্রকার: | প্রাকৃতিক প্রচলন/একবার মাধ্যমে |
| বিশেষভাবে তুলে ধরা |
উপরের স্টিম বয়লার ওয়াটার ড্রাম,এএসএমই স্ট্যান্ডার্ড বয়লার ওয়াটার ড্রাম,এএসএমই স্ট্যান্ডার্ড বয়লার ড্রাম |
||
Product Description
কার্বন বা খাদ ইস্পাত শেল প্লেট উপাদান সঙ্গে বয়লার বাষ্প ড্রাম
1. সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, নিরাপদ এবং নির্ভরযোগ্য, বিভিন্ন বয়লার নিয়ন্ত্রণ এবং সুরক্ষা ডিভাইস, বাষ্প চাপ, জল চাপ এবং স্বয়ংক্রিয় নিয়ন্ত্রণ সিস্টেমের সাথে জ্বলন্ত সব।গরম জল বয়লার এছাড়াও প্রক্রিয়া নিয়ন্ত্রণ এবং তাপমাত্রা এবং সময় নিয়ন্ত্রণ সঙ্গে সজ্জিত করা হয়.
2. সহজ অপারেট এবং রক্ষণাবেক্ষণ, শ্রম-সংরক্ষণ।
3. আমদানিকৃত ব্র্যান্ডের ব্রানার দিয়ে সজ্জিত, জ্বালানী সম্পূর্ণ জ্বলন এবং শক্তি সংরক্ষণ, পরিবেশ সুরক্ষা।
4- বন্ধ জ্বলন-ব্যাপী বয়লার রুম, দূষণ মুক্ত, সুন্দর এবং পরিষ্কার।
5কমপ্যাক্ট কাঠামো, সহজ ইনস্টলেশন।
বেইলার হেডের মধ্যে রয়েছে ওয়াটার ওয়াল হেড, সুপারহিটার হেড, ইকোনোমাইজার হেড ইত্যাদি, এটি সংগ্রহ, মিশ্রণ, পুনরায় বিতরণকারী কাজের মাধ্যম হিসাবে কাজ করে, কাঠামো হিসাবে,এটিকে শেষ কভার টাইপ (শেষ ঘের) এবং নেকিং ডাউন টাইপ হিসাবে শ্রেণিবদ্ধ করা যেতে পারে.
হেডারটি হেডার বডি (বড় ব্যাসাকার সিমলেস স্টিল টিউব ), শেষ কভার (হাউজিং), টিউব জয়েন্ট, হ্যান্ড হোল, থার্মোমিটার সকেট ইত্যাদি নিয়ে গঠিত।এবং ঢালাই চেক কঠোরভাবে 100% যোগ্যতাসম্পন্ন পণ্য গ্যারান্টি ঢালাই প্রক্রিয়া হিসাবে প্রক্রিয়া হয়.
ড্রাম হল একটি সিলিন্ডারিক চাপের পাত্রে ব্যবহৃত একটি জলবাহী পাইপ বয়লারে বাষ্পীয় জল পৃথকীকরণ এবং বাষ্প বিশুদ্ধকরণের জন্য ব্যবহার করা হয়।এর প্রধান কাজ হল ইকোনমিজারের পানি গ্রহণ করা।, বাষ্প এবং জল পৃথক, সঞ্চালন সার্কিট পানি সরবরাহ এবং সুপারহিটার পরিপূর্ণ বাষ্প বিতরণ।যার মধ্যে একটি নির্দিষ্ট পরিমাণ তাপ এবং কাজের মাধ্যম সংরক্ষণ রয়েছেএটি কাজের অবস্থার পরিবর্তন হলে বাষ্পের চাপ পরিবর্তন গতি ধীর করতে পারে এবং যখন খাওয়ানো জল এবং লোড সংক্ষিপ্ত সময়ের জন্য সমন্বয় করা হয় না তখন একটি নির্দিষ্ট বাফার ভূমিকা পালন করতে পারে।ড্রাম বাষ্প জল পৃথক করার জন্য অভ্যন্তরীণ ডিভাইস দিয়ে সজ্জিত করা হয়, বাষ্প পরিষ্কার, বয়লারে ডোজিং এবং ধারাবাহিকভাবে বাষ্পের গুণমান নিশ্চিত করার জন্য, যেমন চিত্রটিতে দেখানো হয়েছে।
ড্রাম হল বয়লারের সবচেয়ে বড় ও ব্যয়বহুল ঘন দেয়াল চাপ বহনকারী অংশ। ড্রাম শুধুমাত্র উচ্চ অভ্যন্তরীণ চাপ বহন করে না,কিন্তু অপারেটিং অবস্থার পরিবর্তন এবং প্রাচীর তাপমাত্রার ওঠানামা কারণে তাপ চাপ সৃষ্টি করেতাই কাজের শর্ত খুবই খারাপ এবং অপারেটিং শর্তের কার্যকর পর্যবেক্ষণের প্রয়োজন।
বাষ্প-জল পৃথকীকরণের বিবরণ
প্রাথমিক বাষ্প-জল পৃথকীকরণজল থেকে প্রায় সমস্ত বাষ্প অপসারণ করে যাতে খুব সামান্য বাষ্পটি ড্রামের নীচে থেকে উত্তপ্ত টিউবগুলির দিকে আউটলেট সংযোগের মাধ্যমে পুনরায় সঞ্চালিত হয় (ডাউনকমার) ।
সেকেন্ডারি বিচ্ছেদে, বাষ্পটি চূড়ান্ত জল ড্রপল অপসারণের জন্য বিভাজক বা স্ক্রাবার উপাদানগুলির একটি গৌণ পর্যায়ে (সাধারণত ঘনিষ্ঠভাবে অবস্থিত তরঙ্গযুক্ত সমান্তরাল প্লেট) পাস করা হয়।তারপর বিভিন্ন বন্দর দিয়ে বাষ্প নির্গত হয়.
| পণ্যের নাম | |
| বাষ্প ক্ষমতা | প্রতি ঘণ্টায় ৬-৩০ টন বাষ্প |
| বয়লার শক্তি | ৩০-১৩০০hp |
| কাজের চাপ | 1.২৫ এমপিএ, ১.৬ এমপিএ, ২.৫ এমপিএ |
| বাষ্প তাপমাত্রা | 193°C, 204°C, 226°C |
| তাপীয় দক্ষতা | ৯৫% |
| অপারেশন কন্ট্রোল | বুদ্ধিমান পিএলসি নিয়ন্ত্রণ |
প্রযুক্তিগত পরামিতি
| আইটেমমডেল | ডাবল ডাম্বল হরিজোন্টাল অয়েল অ্যালকোহল প্রাকৃতিক গ্যাস বাষ্প বয়লার | |||||||||
| নামমাত্র বাষ্প ক্ষমতা (টন/ঘন্টা) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| নামমাত্র বাষ্প চাপ এমপিএ | 1.25/1.6/2.5 | |||||||||
| বাষ্পের নামমাত্র তাপমাত্রা °C | 194/203/225/400 | |||||||||
| ডিজাইন দক্ষতা % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| ফিড ওয়াটার তাপমাত্রা °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| উপলব্ধ জ্বালানী | ডিজেল / ভারী তেল / প্রাকৃতিক গ্যাস / এলপিজি | |||||||||
| জ্বালানী খরচ | ডিজেল কেজি/ঘন্টা | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| প্রাকৃতিক গ্যাস Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| সামগ্রিক মাত্রা | লম্বা m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| প্রস্থ m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| উচ্চতা m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
ডিজাইন ও উত্পাদন ক্ষমতা
1. দুটি স্বয়ংক্রিয় coiler উত্পাদন লাইন
2. গরম নমন সর্বনিম্ন নমন ব্যাসার্ধ 0.6D
3. মেম্ব্রেন ওয়াল টিউব বাঁক, অনুভূমিক এবং উল্লম্ব প্যানেল বাঁক মেশিন সঙ্গে
4. পাওয়ার প্ল্যান্টের 1000 মেগাওয়াট পর্যন্ত বয়লারের জন্য প্যানেল তৈরি
5. সিএফবি বয়লার সাইক্লোন বিভাজক প্রস্তুতকারক
6. চীনা মান ((GB), মার্কিন মান (ASME), বা ইইউ মান (EN) অনুযায়ী শিরোনাম উত্পাদন
7১০ টি চুলা সহ তাপ চিকিত্সা সরঞ্জামগুলির বিস্তৃত পরিসীমা, যা স্বাভাবিকীকরণ এবং টেম্পারিংয়ের প্রস্তাব দেয়
Product Highlights
কার্বন বা খাদ ইস্পাত শেল প্লেট উপাদান সঙ্গে বয়লার বাষ্প ড্রাম ওয়াটার টিউব বয়লারে উপরের ড্রাম (বয়লার স্টিম ড্রাম) জল থেকে বাষ্প পৃথক করার ব্যবস্থা করে।এটি ডাউনকমার এবং রিজার টিউবগুলিতে তরল হারানো ছাড়াই লোড পরিবর্তনের গতিশীল প্রতিক্রিয়া দেওয়ার জন্য তরল ধরে রাখার ক্ষমতা (সাধারণত 10 থেকে 60 সেকেন...
