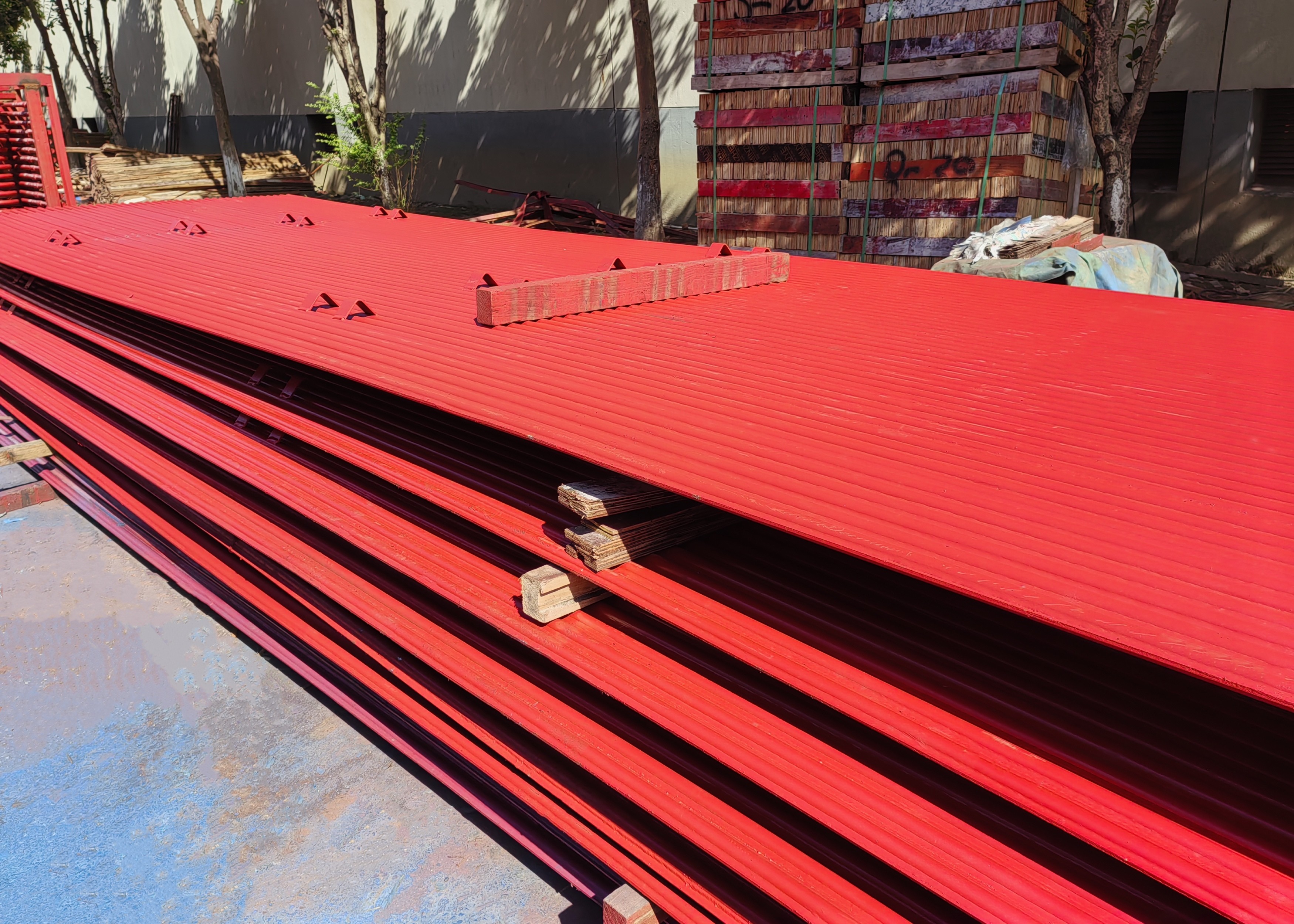

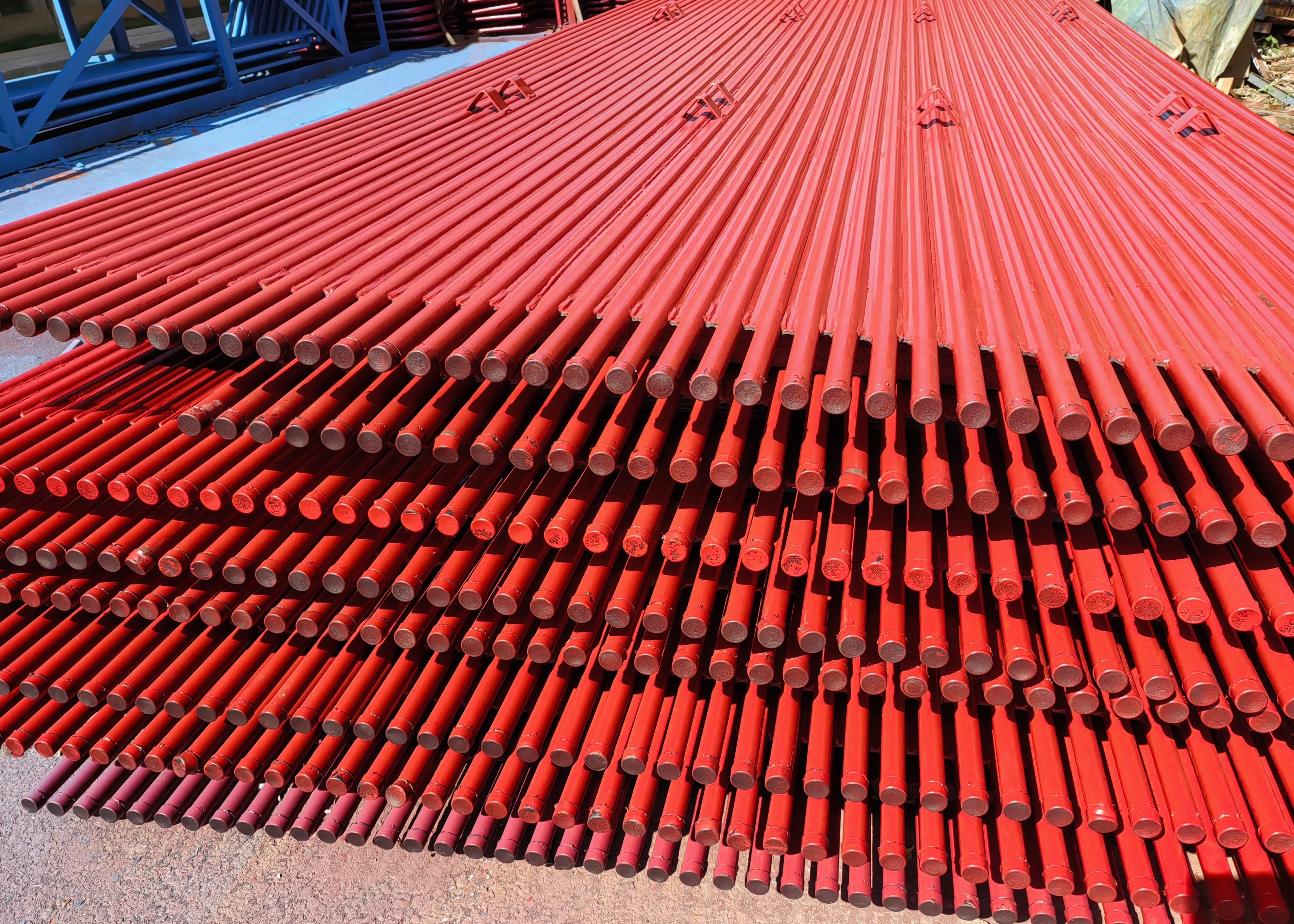

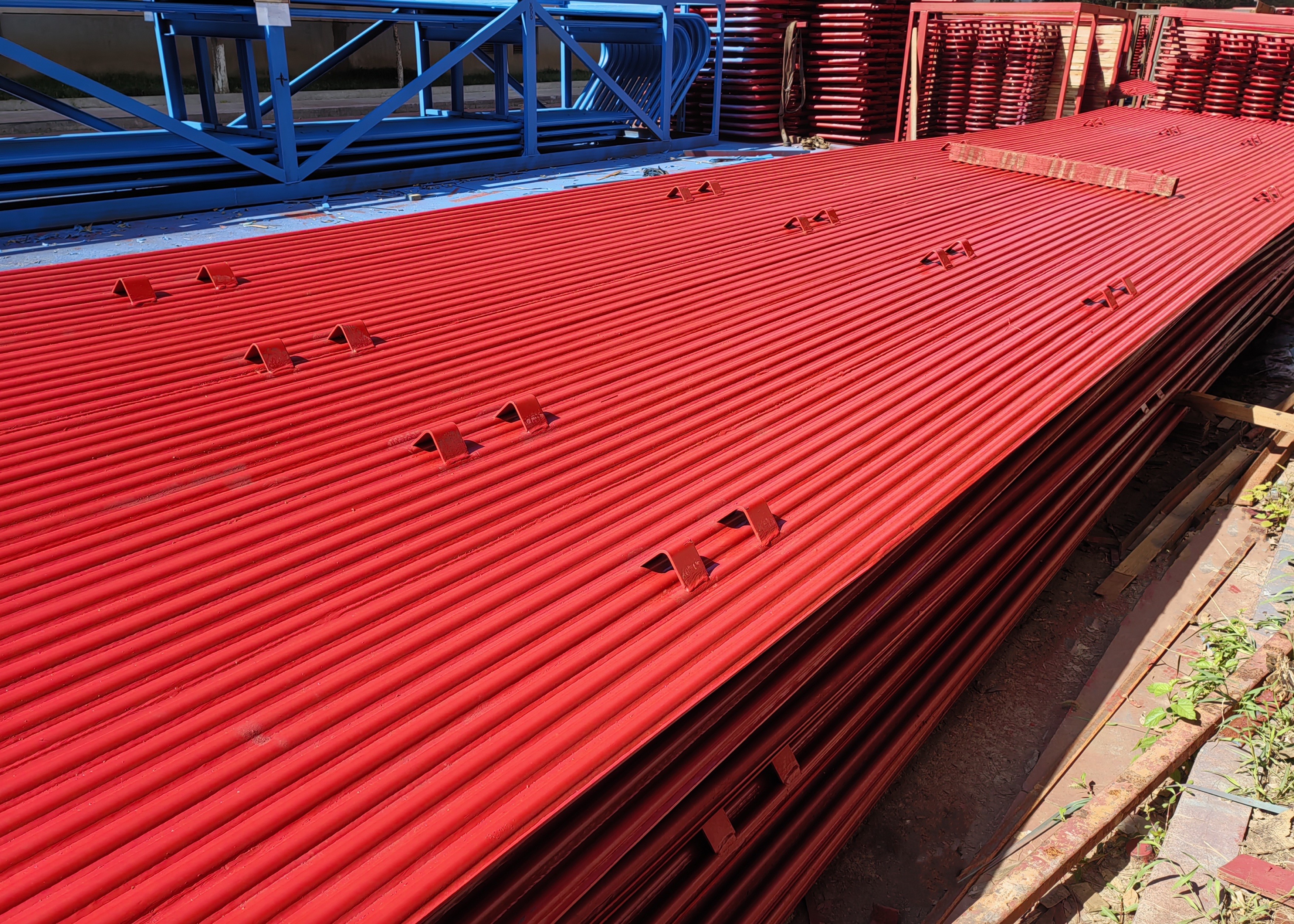

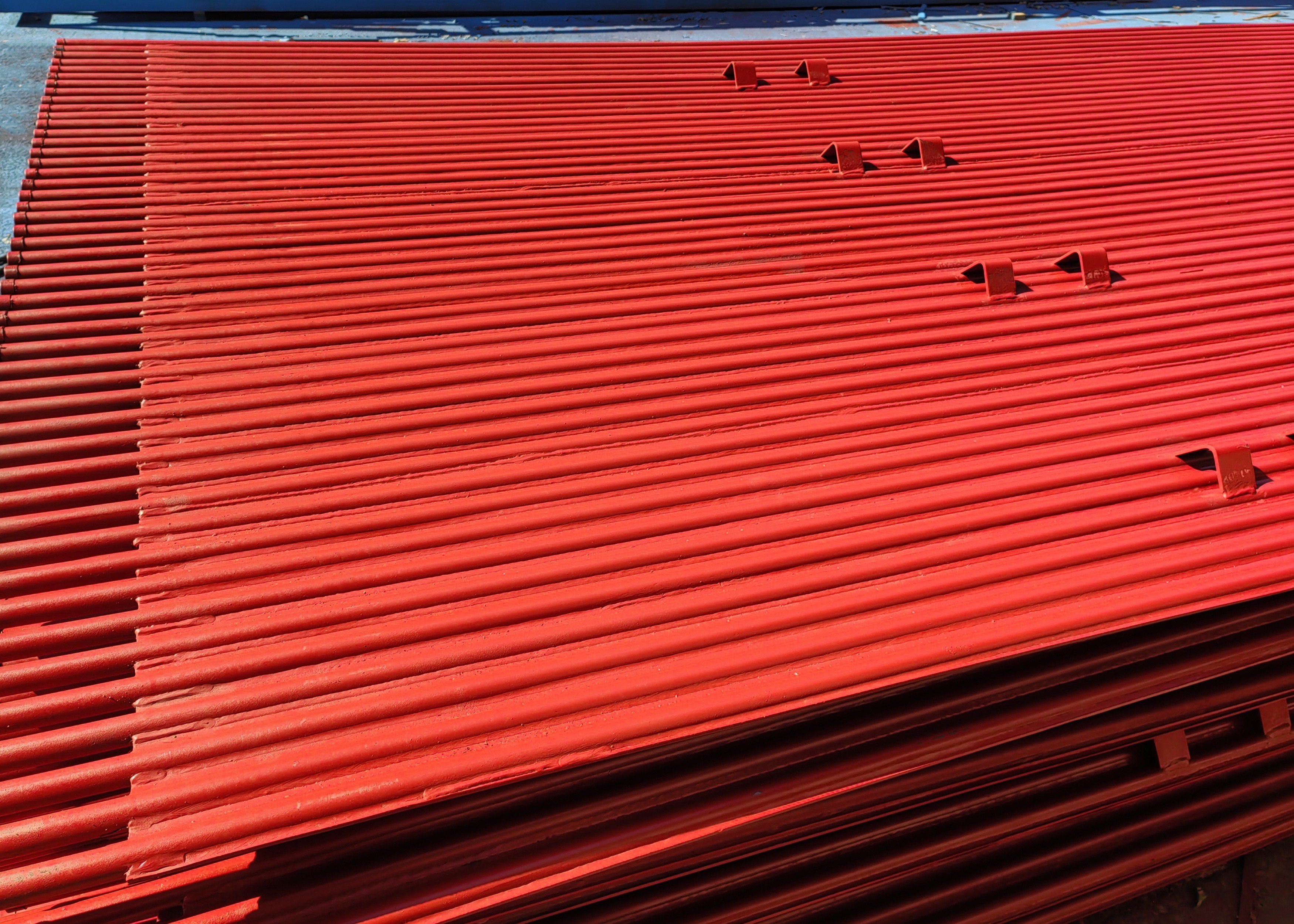

ঢালাই অনুভূমিক বয়লার জল প্রাচীর প্যানেল উচ্চ তাপমাত্রা প্রতিরোধের

জল দেয়াল, নাম অনুসারে, জল দিয়ে দেয়াল ঠান্ডা করা হয়।

প্রাথমিক বয়লারে, চুলায় গরম করার কোন পৃষ্ঠ ছিল না,এবং জল-শীতল পাইপ পরে উচ্চ তাপমাত্রা ধোঁয়াশা গ্যাস দ্বারা পোড়া থেকে চুলা প্রাচীর রক্ষা এবং জ্বলন পণ্য শীতল করার জন্য সাজানো হয়.

এগুলি চুলার চারপাশে সাজানো হয়, টিউবের প্রবাহ মাধ্যমটি সাধারণত জল বা সোডা পানির মিশ্রণ এবং জল দ্বারা শীতল গরম পৃষ্ঠকে চুলার জল শীতল দেয়াল বলা হয়।

জল দেয়ালের দুটি প্রধান প্রকার রয়েছে, যথা হালকা টিউব জল দেয়াল এবং ফিল্ম জল দেয়াল।

শ্রেণীবিভাগ

কাঠামোগত প্রকার অনুযায়ী, তিনটি প্রধান প্রকার রয়েছেঃ সাধারণ টিউব টাইপ, ঝিল্লি টাইপ এবং চিৎকার টিউব টাইপ।

সরল টিউব ওয়াটার প্রাচীর seamless ইস্পাত পাইপ একটি সম্পূর্ণ সারি গঠিত হয়, এবং তাদের কাঠামো সবচেয়ে সহজ;ঝিল্লি জল প্রাচীর weld অনেক ঘূর্ণিত জল-শীতল ফিন টিউব একসঙ্গে স্পট ঢালাই সঙ্গে, যাতে তারা একটি সিলযুক্ত সমন্বিত গরম পৃষ্ঠ হয়ে ওঠে, যা কেবল চুল্লিটির বায়ু tightness উন্নত করতে পারে না, বায়ু ফুটো কমাতে, কিন্তু আরও ভাল চুল্লি প্রাচীর রক্ষা করতে পারেন,চুলা দেয়ালের ওজন কমাতে, কাঠামোটি সহজ করুন; স্পুর টিউবের জল প্রাচীরটি জল-শীতল প্রাচীর টিউবে 20 ~ 25 মিমি দৈর্ঘ্য এবং 6 ~ 12 মিমি ব্যাসার্ধের অনেক পিনকে ওয়েল্ড করা উচিত,এবং তারপর জল প্রাচীর এই অংশের তাপ শোষণ কমাতে ক্রোম খনি refractory প্লাস্টিক প্রয়োগ এবং জ্বলন জোন তাপমাত্রা বৃদ্ধি, এটি এমন অনুষ্ঠানের জন্য উপযুক্ত যেখানে জ্বালানী জ্বলন বিশেষভাবে কঠিন বা কিছু তরল স্ল্যাগ ডিসচার্জ ফার্নেস।

লেআউট অংশ অনুযায়ী, দুটি ধরণের সংযুক্ত প্রাচীরের ধরণ এবং পার্টিশন প্রাচীরের ধরণ (যেমন, দ্বি-পার্শ্বযুক্ত গরম) জল শীতল প্রাচীর রয়েছে।

প্রথমটি বেশিরভাগ অংশে চুল্লি দেয়ালের অভ্যন্তরীণ দেয়ালে অন্তর্ভুক্ত এবং একপাশে তাপ শোষণ করে, যখন দ্বিতীয়টি বেশিরভাগ বড় বয়লারের চুল্লি চেম্বারের মাঝখানে ইনস্টল করা হয়,পুরো চুলা দুটি স্বাধীন অংশে বিভক্ত করা হয় যা উভয় পক্ষেই গরম করা হয়।

ঝিল্লি জল প্রাচীরের সুবিধা

(1) চুলা দেয়ালের সিলিং নিশ্চিত করা এবং জ্বলন চেম্বারের বায়ু ফুটো হ্রাস করা।

(২) জ্বলন চেম্বারটি সম্পূর্ণরূপে জল-শীতল, যা তীব্র জ্বলনের ক্ষেত্রে কোকিং রোধে সহায়ক।

(৩) তাপ সঞ্চয় ক্ষমতা ছোট, জ্বলন চেম্বারটি দ্রুত গরম হয় এবং শীতলও দ্রুত হয়, যা বয়লার চালু এবং বন্ধ করার শীতল সময়কে সংক্ষিপ্ত করতে পারে।

(৪) পাইপ স্থাপনকারী চুলার দেয়াল ব্যবহার করা উপযুক্ত, যা বয়লার ফ্রেমের বোঝা ব্যাপকভাবে হ্রাস করে এবং ঝুলন্ত জন্য সুবিধাজনক।

(5) সাধারণ টিউবের তুলনায়, টিউবের তাপ শোষণ ক্ষমতা উন্নত।

(৬) এটি বয়লারের যন্ত্রাংশের প্রাক-সমন্বয়ের মাত্রা উন্নত করে, যা সুবিধাজনক এবং ইনস্টলেশন কাজের চাপ হ্রাস করে।
