SA192 বেস ওয়াটার ওয়াল টিউব বয়লার মেমব্রেন ম্যানিফোল্ড হেডার সহ

ASME স্ট্যান্ডার্ড বেস টিউব SA192 ম্যানিফোল্ড হেডারের সাথে বয়লার ঝিল্লি দেয়াল তৈরি

পণ্যের ভূমিকা

ওয়াটার ওয়াল প্যানেল হল বয়লারের প্রধান গরম করার পৃষ্ঠ, যা বয়লারের কোণের চারপাশে সাজানো স্টিলের টিউবগুলির কয়েকটি সারি নিয়ে গঠিত। ভিতরে প্রবাহিত জল বা বাষ্প রয়েছে,এবং বাইরের অংশটি বয়লারের চুল্লিতে শিখা থেকে তাপ গ্রহণ করে, মূলত চুলায় উচ্চ তাপমাত্রার জ্বলন পণ্যগুলির বিকিরণ তাপ শোষণ করে। এটিতে কাজ তরল উত্থিত হয় এবং তাপ দ্বারা বাষ্পীভূত হয়।

আমাদের কোম্পানির প্রধান ধরনের ওয়াটার ওয়াল প্যানেল হল ঝিল্লি ওয়াল।

ঝিল্লি জল প্রাচীর একটি বায়ু-নিরোধক কাঠামো যা পাইপ এবং পীন নিয়ে গঠিত। সুবিধাগুলি হল চুল্লিতে কম বায়ু ফুটো; পাইপ-লেয়ারিং প্রাচীর ব্যবহার করতে পারে,ইস্পাত কাঠামোর উপর কম বোঝা এবং বয়লারের কম ব্যয়; ব্যবহার করা সহজ সাসপেনশন কাঠামো এবং তাপীয় সম্প্রসারণ সিস্টেম উন্নত, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশ হার জন্য উপযুক্ত,নিম্ন তাপ সঞ্চয় ক্ষমতা এবং স্টার্ট আপ এবং বন্ধ সময় সংক্ষিপ্ত. অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল। ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জল প্রাচীর তিনটি ধরণের বিভক্ত করা যেতে পারেঃ1২. নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকারযার কম উপকরণ খরচ এবং বিভিন্ন পিচগুলির প্রয়োজনীয়তা সহজেই পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন।3. খালি টিউব ফিউশন ওয়েল্ডিং, টিউবগুলির মধ্যে ফিনগুলি ওয়েল্ডিং তারের ভরাট করে গঠিত হয়, যা বেশিরভাগই টিউবগুলির মধ্যে ছোট পিচটির জন্য ব্যবহৃত হয়।ঝিল্লি জল প্রাচীর টিউব মধ্যে pitch যেমন বয়লার চাপ এবং চুল্লি তাপ লোড হিসাবে কারণের সাথে সম্পর্কিত হয়, সাধারণত s/d হল 1.2-1।5.

স্পেসিফিকেশন

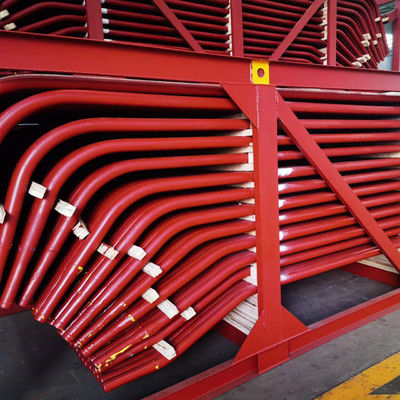

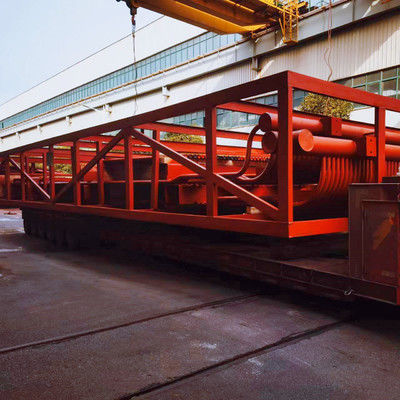

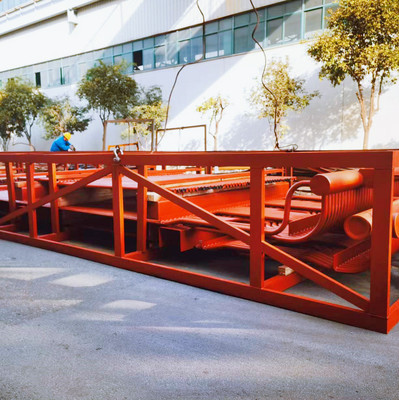

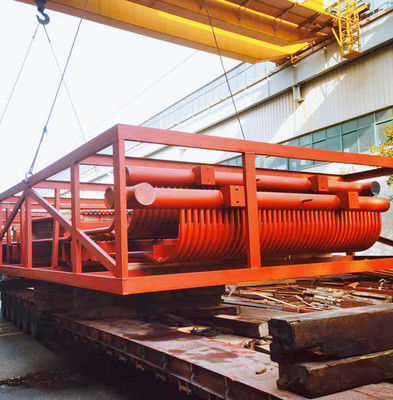

উপরের ছবিগুলো পাকিস্তানের একটি প্রকল্পের ঝিল্লি দেয়ালের ছবি। বিস্তারিত বিবরণ নিচে দেওয়া হল:
