ASME স্ট্যান্ডার্ড SA192M ঝিল্লি বয়লার ওয়াটার ওয়াল পাওয়ার প্ল্যান্ট বয়লার টিউব

এসএএমই স্ট্যান্ডার্ড বোতল ঝিল্লি প্রাচীর সুগুর মিলের প্রতিস্থাপন/রক্ষণাবেক্ষণের জন্য SA192M থেকে তৈরি

পণ্যের ভূমিকা

ওয়াটার ওয়াল প্যানেল হল বয়লারের প্রধান গরম করার পৃষ্ঠ, যা বয়লারের কোণের চারপাশে সাজানো স্টিলের টিউবগুলির কয়েকটি সারি নিয়ে গঠিত। ভিতরে প্রবাহিত জল বা বাষ্প রয়েছে,এবং বাইরের অংশটি বয়লারের চুল্লিতে শিখা থেকে তাপ গ্রহণ করে, মূলত চুলায় উচ্চ তাপমাত্রার জ্বলন পণ্যগুলির বিকিরণ তাপ শোষণ করে। এটিতে কাজ তরল উত্থিত হয় এবং তাপ দ্বারা বাষ্পীভূত হয়।

যখন জল প্রাচীরটি প্রাথমিকভাবে ডিজাইন করা হয়েছিল, তখন এটি গরম করার উদ্দেশ্যে ছিল না, তবে চুল্লিটি শীতল করার জন্য যাতে এটি উচ্চ তাপমাত্রায় ক্ষতিগ্রস্থ না হয়।কারণ এর ভাল তাপ বিনিময় ফাংশন, ধীরে ধীরে বাষ্প ড্রাম প্রতিস্থাপন করে বয়লারের প্রধান গরম করার অংশ হিসাবে। তারা বয়লারের চুলার অভ্যন্তরীণ প্রাচীরের উপর স্থাপন করা অনেক সমান্তরাল টিউব নিয়ে গঠিত বাষ্পীভবন গরম পৃষ্ঠ।তাদের ফাংশন চুল্লিতে উচ্চ তাপমাত্রা আগুন বা গ্যাস ধোঁয়া দ্বারা বিকিরণ তাপ শোষণ করা হয়, এবং টিউবগুলির ভিতরে বাষ্প বা গরম জল উত্পাদন করে, এবং এটি রক্ষা করার জন্য চুল্লি প্রাচীরের তাপমাত্রা হ্রাস করে।চুল্লিতে শিখা তাপমাত্রা খুব বেশি এবং তাপ বিকিরণের তীব্রতা খুব বেশি. 40-50% এরও বেশি তাপ জল প্রাচীর দ্বারা শোষিত হয়। ছোট ক্ষমতাযুক্ত বয়লার ব্যতীত, বর্তমান জল টিউব বয়লারের জন্য মূল বাষ্পীভবন গরম করার পৃষ্ঠটি জল প্রাচীর।

যদি কাঠামোর ধরন অনুযায়ী, জল দেয়ালগুলিকে বিভিন্ন ধরণের মধ্যে ভাগ করা যায়ঃ খালি টিউব টাইপ, ঝিল্লি টাইপ এবং পিক টিউব টাইপ।

ঝিল্লি টাইপ সবচেয়ে ব্যাপকভাবে ব্যবহৃত হয়।

ঝিল্লি জল প্রাচীর একটি বায়ু-নিরোধক কাঠামো যা পাইপ এবং পীন নিয়ে গঠিত। সুবিধাগুলি হল চুল্লিতে কম বায়ু ফুটো; পাইপ-লেয়ারিং প্রাচীর ব্যবহার করতে পারে,ইস্পাত কাঠামোর উপর কম বোঝা এবং বয়লারের কম ব্যয়; ব্যবহার করা সহজ সাসপেনশন কাঠামো এবং তাপীয় সম্প্রসারণ সিস্টেম উন্নত, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশ হার জন্য উপযুক্ত,নিম্ন তাপ সঞ্চয় ক্ষমতা এবং স্টার্ট আপ এবং বন্ধ সময় সংক্ষিপ্ত. অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল। ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জল প্রাচীর তিনটি ধরণের বিভক্ত করা যেতে পারে ((চিত্র 1 দেখুন):1২. নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকারযার কম উপকরণ খরচ এবং বিভিন্ন পিচগুলির প্রয়োজনীয়তা সহজেই পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন।3. খালি টিউব ফিউশন ওয়েল্ডিং, টিউবগুলির মধ্যে ফিনগুলি ওয়েল্ডিং তারের ভরাট করে গঠিত হয়, যা বেশিরভাগই টিউবগুলির মধ্যে ছোট পিচটির জন্য ব্যবহৃত হয়।ঝিল্লি জল প্রাচীর টিউব মধ্যে pitch যেমন বয়লার চাপ এবং চুল্লি তাপ লোড হিসাবে কারণের সাথে সম্পর্কিত হয়, সাধারণত s/d হল 1.2-1।5.

স্পেসিফিকেশন

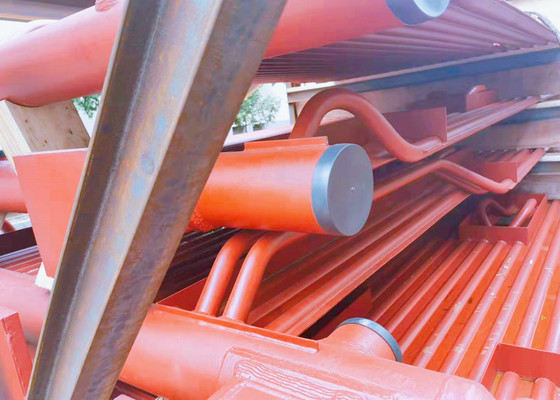

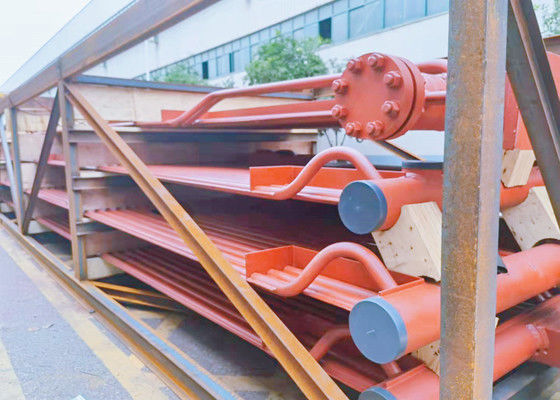

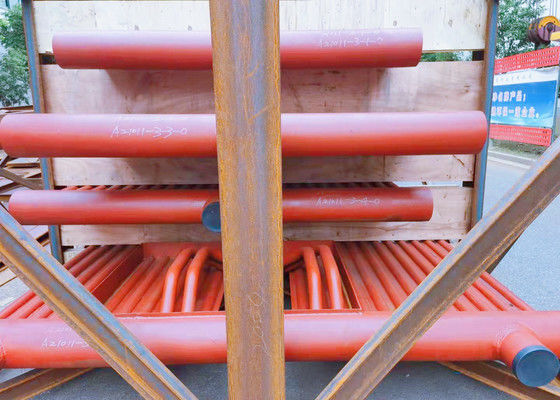

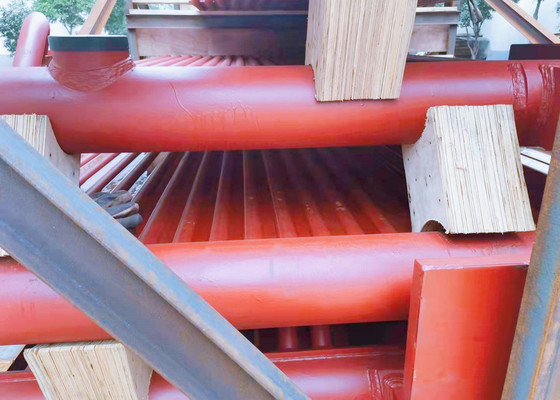

উপরের ছবিগুলো পাকিস্তানের একটি প্রকল্পের ঝিল্লি দেয়ালের ছবি। বিস্তারিত বিবরণ নিচে দেওয়া হল:
