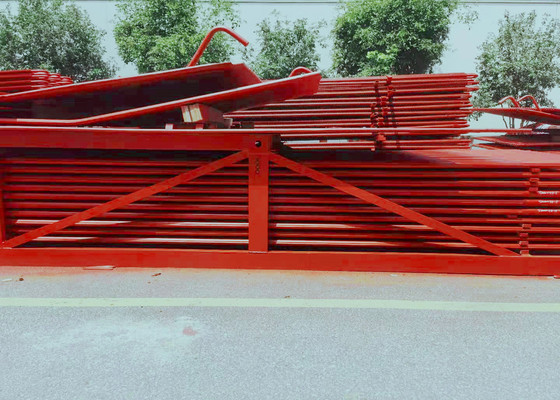

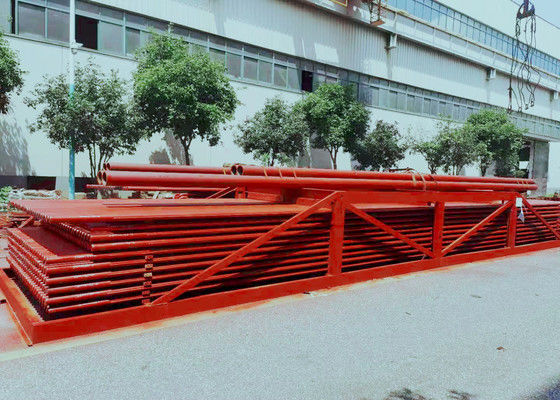

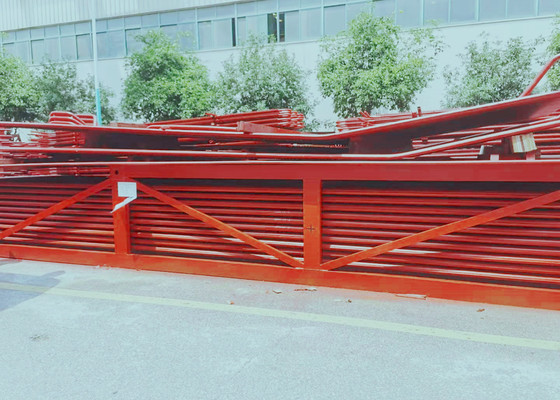

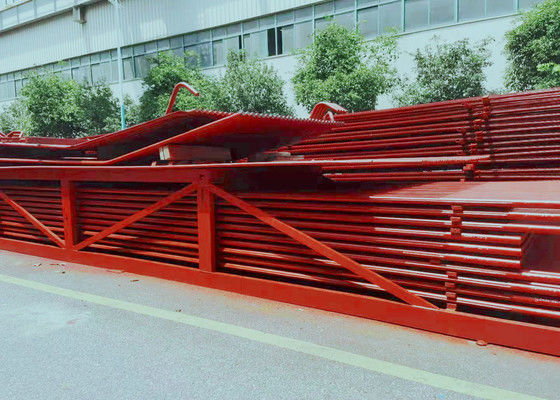

SAW Q235B সহ কয়লাচালিত শিল্প ঝিল্লি জল বয়লার দেয়াল

সুগার মিল এবং অন্যান্য শিল্প বয়লার প্রয়োগের জন্য SAW সহ বয়লার ঝিল্লি জল প্রাচীর

পরিচিতি

ঝিল্লি জল প্রাচীর একটি বায়ু-নিরোধক কাঠামো যা পাইপ এবং পীন নিয়ে গঠিত। সুবিধাগুলি হল চুল্লিতে কম বায়ু ফুটো; পাইপ-লেয়ারিং প্রাচীর ব্যবহার করতে পারে,ইস্পাত কাঠামোর উপর কম বোঝা এবং বয়লারের কম ব্যয়; ব্যবহার করা সহজ সাসপেনশন কাঠামো এবং তাপীয় সম্প্রসারণ সিস্টেম উন্নত, বড় আকারের যান্ত্রিক উৎপাদন, উচ্চ সমাবেশ হার জন্য উপযুক্ত,নিম্ন তাপ সঞ্চয় ক্ষমতা এবং স্টার্ট আপ এবং বন্ধ সময় সংক্ষিপ্ত. অসুবিধা হল যে উত্পাদন প্রক্রিয়া জটিল। ঝিল্লি জল প্রাচীর প্রায়ই বড় ক্ষমতা, উচ্চ তাপমাত্রা এবং উচ্চ চাপ বয়লার ব্যবহার করা হয়।

বিভিন্ন উত্পাদন প্রক্রিয়া অনুযায়ী, ঝিল্লি জল প্রাচীর তিনটি ধরণের বিভক্ত করা যেতে পারে ((চিত্র 1 দেখুন):1২. নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকার নলাকারযার কম উপকরণ খরচ এবং বিভিন্ন পিচগুলির প্রয়োজনীয়তা সহজেই পূরণ করতে পারে, কিন্তু সমতল ইস্পাত উচ্চ নির্ভুলতা এবং সমাপ্তি সরঞ্জাম প্রয়োজন।3. খালি টিউব ফিউশন ওয়েল্ডিং, টিউবগুলির মধ্যে ফিনগুলি ওয়েল্ডিং তারের ভরাট করে গঠিত হয়, যা বেশিরভাগই টিউবগুলির মধ্যে ছোট পিচটির জন্য ব্যবহৃত হয়।ঝিল্লি জল প্রাচীর টিউব মধ্যে pitch যেমন বয়লার চাপ এবং চুল্লি তাপ লোড হিসাবে কারণের সাথে সম্পর্কিত হয়, সাধারণত s/d হল 1.2-1।5.

জল দেয়াল প্যানেলের জন্য উপাদান
20# ইস্পাত, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

মানদণ্ড
এএসএমই কোড স্ট্যান্ডার্ড, জিবি স্ট্যান্ডার্ড

গুণমান পরীক্ষা
MT, RT, হাইড্রোলিক পরীক্ষা

স্পেসিফিকেশন

বয়লারের ওয়াটার ওয়াল প্যানেলের প্রধান কাজ হল উচ্চ তাপমাত্রার শিখা বা ধোঁয়া থেকে উৎপন্ন তাপ শোষণ করা এবং টিউবগুলিতে বাষ্প বা গরম জল উৎপন্ন করা,অতএব চেম্বার তাপমাত্রা কমাতে.

• মেমব্রান বয়লার ওয়াটার ওয়াল প্যানেলঃস্পট ওয়েল্ড অনেক রোলড ফিনড টিউবকে একটি সিলযুক্ত সম্মিলিত গরম পৃষ্ঠের মধ্যে রাখে, যা চুল্লিটির বায়ুরোধীতা উন্নত করে এবং বায়ু ফুটো হ্রাস করে।
• প্যাচযুক্ত জল দেয়াল নল:জল প্রাচীর টিউব উপর 20 থেকে 25 মিমি দৈর্ঘ্য এবং 6 থেকে 12 মিমি ব্যাসার্ধের সুইডিং পিন, এবং তারপর জল প্রাচীর প্যানেলের তাপ শোষণ হ্রাস করার জন্য একটি ক্রোম খনি refractory প্লাস্টিক প্রয়োগ করে,এবং জ্বলন অঞ্চলের তাপমাত্রা বৃদ্ধিএটি এমন পরিস্থিতিতে উপযুক্ত যেখানে জ্বালানীর আগুন লাগানো কঠিন, পাশাপাশি নির্দিষ্ট স্ল্যাগ ট্যাপিং চুল্লি।
• প্লেইন টিউব বয়লার ওয়াটার ওয়াল প্যানেলঃএটি একটি সম্পূর্ণ সারি seamless ইস্পাত পাইপ, সবচেয়ে সহজ কাঠামো গঠিত।
• দেওয়াল সংযুক্ত বয়লার ওয়াটার ওয়াল টিউবিং:চুলা দেয়ালের অভ্যন্তরীণ দেয়ালের মধ্যে ঢোকানো, একতরফা তাপ শোষণ।
• ডাবল সাইড গরম পানি দেয়াল প্যানেলঃবড় বয়লার চুলার মাঝখানে ইনস্টল করা হয়, যা একে অপরের থেকে স্বাধীন দুটি অংশে বিভক্ত হয় এবং উভয় পক্ষই গরম করা হয়।
