সুপারহিটার এবং রিহিটার উচ্চ তাপমাত্রা বাষ্প নিয়ন্ত্রণ সমাধান

বয়লার যন্ত্রাংশের জন্য সুপারহিটার এবং রিহিটার উচ্চ-তাপমাত্রা বাষ্প নিয়ন্ত্রণ সমাধান

সর্বোত্তম বিন্যাস কৌশল?

সর্বোচ্চ দক্ষতার জন্য স্ট্যাগার্ড টিউব ব্যাংক সহ বিপরীত প্রবাহ।

পণ্যের বিবরণ

তাপীয় দক্ষতা উন্নত করতে, অতি উত্তপ্ত বাষ্পের চাপ অতি উচ্চ চাপ থেকে সাবক্রিটিক্যাল এবং সুপারক্রিটিক্যাল চাপে বৃদ্ধি করা হয়েছে। তবে ধাতব কর্মক্ষমতা দ্বারা সীমাবদ্ধ, সুপারহিটার এবং রিহিটারের বাষ্পের তাপমাত্রা 540-555 ডিগ্রির মধ্যে রাখা হয়।

কারণ সুপারহিটার এবং রিহিটারের টিউবগুলির মধ্য দিয়ে প্রবাহিত হয় উচ্চ তাপমাত্রার বাষ্প, টিউব ওয়াল থেকে বাষ্পে তাপের নিঃসরণ স্থানান্তরের সহগ বেশ ছোট, এবং তাপ স্থানান্তর কর্মক্ষমতা দুর্বল, টিউব ওয়ালে বাষ্পের শীতল করার ক্ষমতা কম। ইতিমধ্যে, তাপ স্থানান্তরের যুক্তিসঙ্গত তাপমাত্রা পার্থক্য নিশ্চিত করতে, সাধারণত সুপারহিটার এবং রিহিটারগুলি এমন অঞ্চলে স্থাপন করা হয় যেখানে ধোঁয়ার তাপমাত্রা বেশি থাকে এবং তাদের টিউব ওয়ালের কাজের তাপমাত্রা বেশ বেশি থাকে, এইভাবে সুপারহিটার এবং রিহিটারের কাজের পরিবেশ বেশ খারাপ। বিশেষ করে রিহিটার, কারণ রিহিটেড বাষ্পের চাপ কম, এবং টিউব ঠান্ডা করার ক্ষমতা আরও খারাপ, সুতরাং কীভাবে নিশ্চিত করা যায় যে টিউব ধাতু দীর্ঘমেয়াদে নিরাপদে কাজ করতে পারে তা সুপারহিটার এবং রিহিটারের নকশা এবং পরিচালনার ক্ষেত্রে একটি গুরুত্বপূর্ণ বিষয়। চিত্র 4-1 বয়লারে ব্যবহৃত সাধারণ ধাতুর জন্য অনুমোদিত তাপমাত্রার ঊর্ধ্ব সীমা তালিকাভুক্ত করে। উচ্চ স্তরের খাদ ইস্পাত ব্যবহার এড়াতে, যখন সুপারহিটার এবং রিহিটারের নকশার কথা আসে, তখন ব্যবহৃত টিউব ধাতুগুলি কাজ করার সময় প্রায় তাপমাত্রার কাছাকাছি থাকে। এই সময়ে, যদি 10-20 ডিগ্রির তাপমাত্রা বৃদ্ধি পায়, যা অনুমোদিত চাপও অনেক কমিয়ে দেয়। অতএব, নিম্নলিখিত দিকগুলিতে সুপারহিটার এবং রিহিটারের নকশা এবং পরিচালনার দিকে মনোযোগ দেওয়া উচিত:

1. চলমান অবস্থায় বাষ্পের তাপমাত্রা স্থিতিশীল করতে। বাষ্পের তাপমাত্রার পরিবর্তন +5- -10 ডিগ্রির বেশি হওয়ার কথা নয়;

2. অপারেটিং শর্ত কিছু পরিমাণে পরিবর্তিত হলে রেট করা বাষ্পের তাপমাত্রা বজায় রাখতে সুপারহিটার এবং রিহিটারের জন্য তাপমাত্রা সমন্বয় করার নির্ভরযোগ্য পদ্ধতির প্রয়োজন।

3. সমান্তরাল টিউবগুলির মধ্যে তাপীয় বিচ্যুতি কমাতে।

সুপারহিটার হল বাষ্পের তাপমাত্রা তার স্যাচুরেশন পয়েন্টের উপরে বাড়ানো।
রিহিটার মূলত একটি সুপারহিটার যা টারবাইনের উচ্চ-চাপ পর্যায় থেকে বের হওয়া বাষ্পকে সুপারহিট করে। রিহিটেড বাষ্পটি তখন টারবাইনের নিম্ন-চাপ পর্যায়ে পাঠানো হয়। উচ্চ-চাপ এবং নিম্ন-চাপ টারবাইনের মধ্যে বাষ্পকে পুনরায় গরম করার মাধ্যমে পাওয়ার প্ল্যান্ট চক্রের বৈদ্যুতিক দক্ষতা 40% এর বেশি বৃদ্ধি করা সম্ভব। রিহিট চক্রটি বৃহৎ পাওয়ার বয়লারে ব্যবহৃত হয় কারণ এটি অর্থনৈতিকভাবে শুধুমাত্র বৃহত্তর পাওয়ার প্ল্যান্টে সম্ভব।

বিস্তারিত

সমস্ত কাঁচামাল প্রথমে পাইপলাইন কাটিং করা হবে।

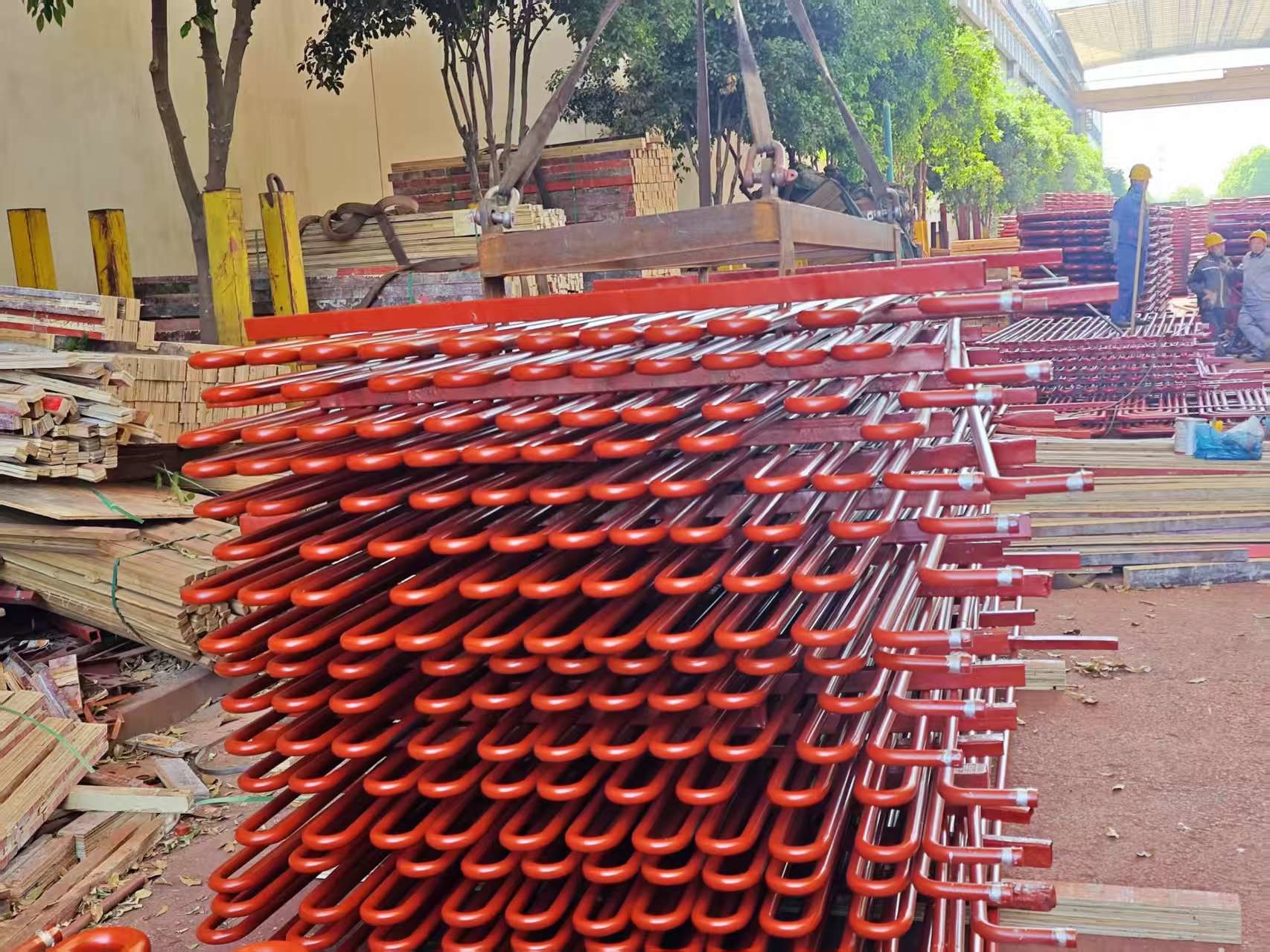

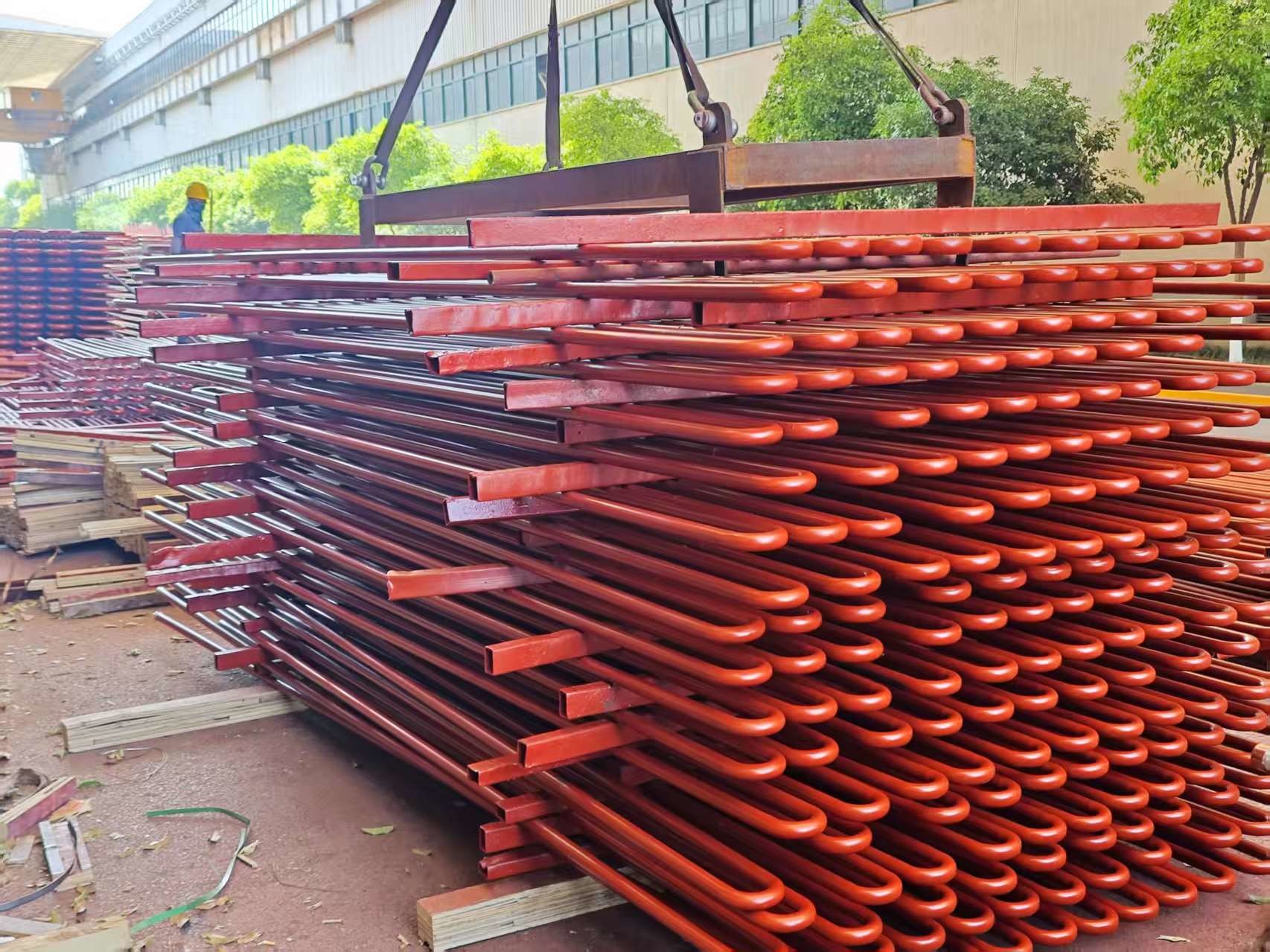

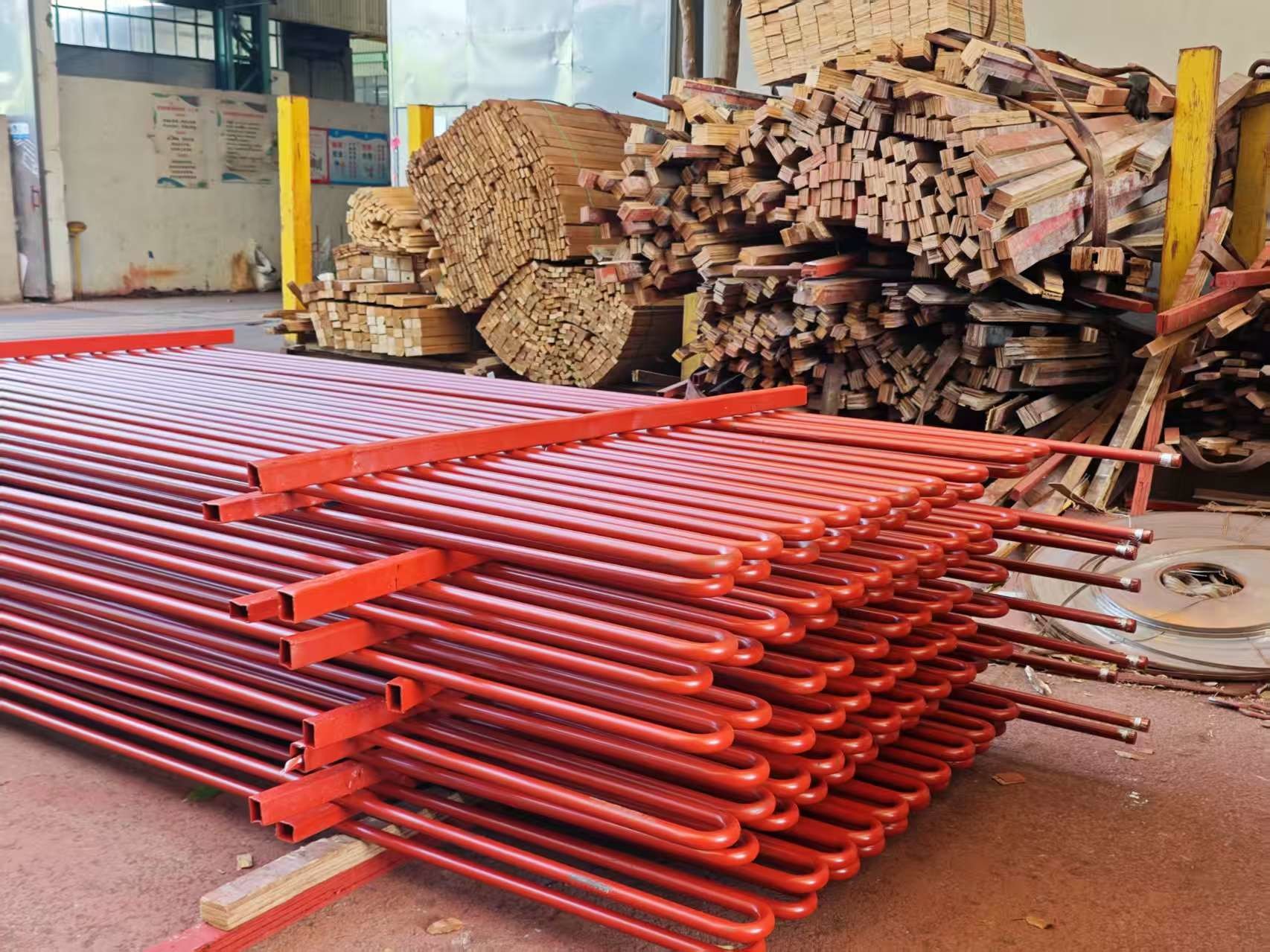

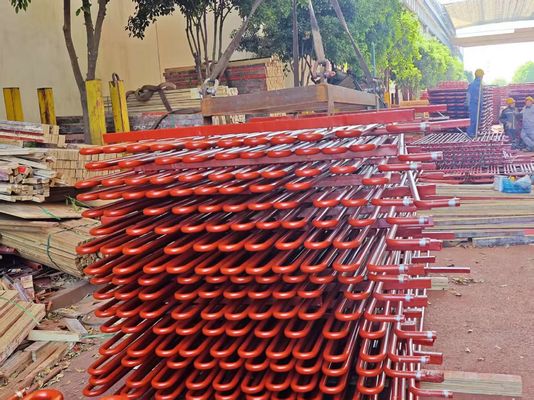

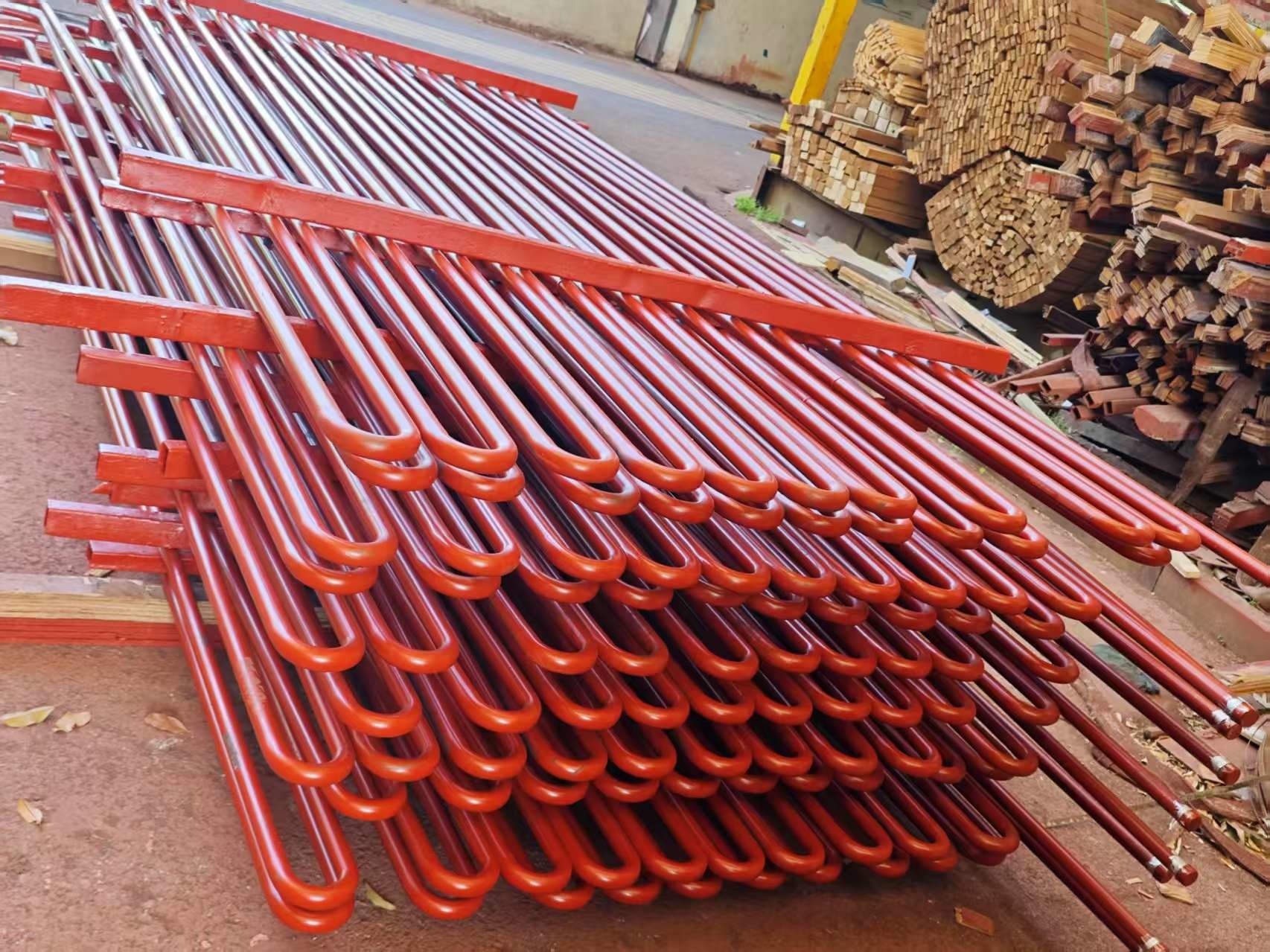

এটি একটি সিরিজের খালি তেল (কার্বন ইস্পাত, খাদ ইস্পাত, বা টেকসই তাপ ইস্পাত) এবং হেডার এবং অন্যান্য আনুষাঙ্গিক দ্বারা গঠিত। টিউব এবংPhi;32,38,42 এবং আরও অনেক কিছু, অনুরোধ অনুযায়ী।

পার্থক্য

আমাদের প্রয়োজনীয় প্রযুক্তিগত ডেটা পাঠান, যেমন বাষ্পের ক্ষমতা, চাপ, প্রয়োজনীয় তাপমাত্রা ইত্যাদি। আমরা সেই অনুযায়ী ডিজাইন করব।+

কোম্পানির পরিচিতি

1985 সালে প্রতিষ্ঠিত, ঝাংজিয়াগাং হুয়া ডং বয়লার কোং, লিমিটেড (এইচডি বয়লার হিসাবে ব্যবসা করে), পাওয়ার প্ল্যান্ট তৈরি করে; শিল্প; বর্জ্য তাপ; বর্জ্য নিষ্কাশন; বায়োমাস; জৈব তাপ ক্যারিয়ার এবং বৈদ্যুতিক বাষ্প বয়লার। গরম করার পৃষ্ঠের একটি বিস্তৃত পরিসরের সাথে মিলিত, এইচডি বয়লার বাজারে একটি অনন্য পরিষেবা নিয়ে আসে যার মধ্যে বয়লার ডিজাইন, তৈরি, ইনস্টলেশন, রক্ষণাবেক্ষণ এবং বয়লার প্রেসার পার্টস প্রতিস্থাপন অন্তর্ভুক্ত।

1. 200,000 বর্গ মিটার উত্পাদন এলাকা
2. 150 প্রকৌশলী
3. 600 কোডেড ওয়েল্ডার
4. 60 লাইসেন্সপ্রাপ্ত পরিদর্শক (এনডিটি লেভেল-III প্রশিক্ষক)
5. ডিজাইন এবং ম্যানুফ্যাকচার বয়লারের জন্য ক্লাস-এ লাইসেন্স
6. ISO 9001:2008 কোয়ালিটি সিস্টেম
7. পাওয়ার বয়লারের ASME সার্টিফিকেট
8. ASME 'S', 'U' এবং NB স্ট্যাম্প অনুমোদন
